盤扣式腳手架搭建步驟規范

文章來源:http://m.dasistzucker.net/閱讀量:1030次編輯人:管理員發布時間:2024/2/1 0:00:00

盤扣式腳手架是建筑施工中常用的腳手架類型之一，小編將為您提供簡潔易懂的搭建步驟和注意事項，助您安全高效完成工作。

盤扣式腳手架搭建步驟規范

1、可調底托依腳手架配置圖尺寸放樣后，將可調底座排列至定點。

2、主架套筒將標準基座的主架套筒部分朝上套入可調底座上方，標注基座下緣需完全置入扳手受力平面的凹槽內。

3、第一層橫桿將橫桿頭套入圓盤小孔位置使橫桿前端抵住立桿圓管，再以楔形銷貫穿小孔敲緊固定。

4、起步立桿未加裝連接棒的立桿統稱為起步立桿，依下圖所示將起步立桿長端插入標準基座的套筒中。檢查孔的位置查看起步立桿是否插入套筒底部。起步立桿僅使用在第一層搭接，第二層往上均使用對接立桿。

5、第二層橫桿依據步驟3安裝第二層橫桿。

6、第一層斜桿將斜桿全部依順時針或全部依逆時針方向組搭，如下圖。將斜桿套入圓盤大孔位置，使斜桿頭前端抵住主架圓管，再以斜楔銷貫穿大孔敲緊固定。

盤扣式腳手架搭建步驟規范

注意：斜桿具有方向性，方向相反即無法搭接。

7、對接立桿對接立桿以連接棒連接，如下圖所示將連接棒插入下層管中即可。若需使用對接立桿插銷，則務必檢查圓盤對齊孔是否在同一方向。

8、第三層橫桿依據步驟3安裝第三層橫桿。

9、第二層斜桿依據步驟6組搭方式，和第一層相同方向搭接第二層斜桿。若第一層為逆時針方向組裝，則第二層以上的斜桿同樣需以逆時針方向組裝。

10、U型調整座將U型調整座絲管插入立桿管中，再以扳手調整至所需要高度。

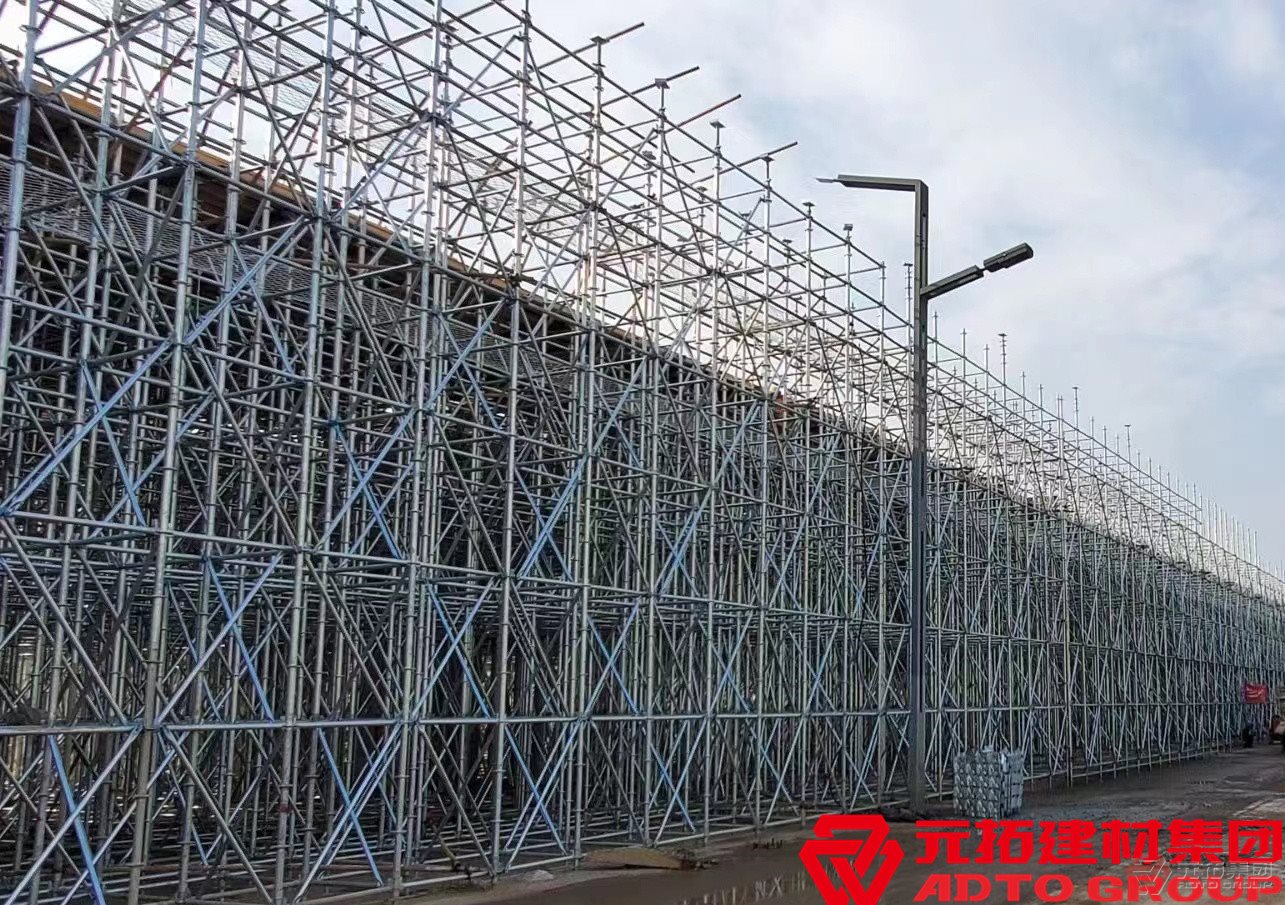

重復上述步驟，一個大氣磅礴的盤扣式腳手架現場就這樣搭建完成了。
